ETH/USB HUB HAT

来自ingcool
跳转至: 导航搜索

产品介绍

ETH/USB HUB HAT集成了以太网和USB集线器功能的树莓派扩展板,扩充了1个RJ45网口和3个USB口。

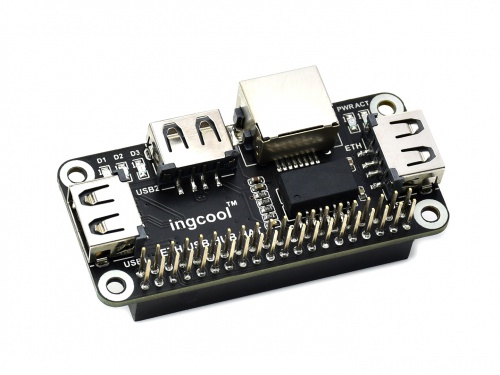

ETHUSB HUB HAT wiki-1.jpg

产品特性

  • 板载3个USB扩展口,兼容USB2.0/1.1传输
  • 板载RTL8152B以太网芯片,引出RJ45网口,10/100M自适应
  • 板载多个指示灯,方便查看电源、网口和USB扩展接口的工作状态
  • 工作电压:5V

使用说明

使用步骤

  • 将ETH/USB HUB HAT插入到Raspberry Pi Zero/ Zero W的40PIN引脚上。
  • 将USB转接头连接模块的micro USB接口和树莓派的OTG接口。
  • 给树莓派上电,PWR指示灯会亮起
  • 将网线接入模块的RJ45接口,ACT灯闪烁
  • 将USB设备连接模块上的USB1~USB3接口,对应的指示灯D1~D3会亮起

接口说明

  • USB: Micro USB接口可以接入到树莓派的USB (OTG)接口
  • USB1 ~ USB3:USB扩展端口,可以接USB设备
  • ETH:RJ45网卡接口,可以接入有限网络
