连接树莓派使用

硬件连接

连接树莓派的时候,如果是驱动板带有40pin排座的,可以直接插到树莓派的40PIN排针上去,注意对好引脚。如果是选择用8PIN排线连接的话,请参考下方的引脚对应表格

树莓派连接引脚对应关系
e-Paper Raspberry Pi
BCM2835编码 Board物理引脚序号
VCC 3.3V 3.3V
GND GND GND
DIN MOSI 19
CLK SCLK 23
CS CE0 24
DC 25 22
RST 17 11
BUSY 24 18

打开SPI接口

本模块使用SPI接口通信,使用前需要先确保树莓派的SPI接口已经正常开启

  • 打开终端,输入指令进入raspi-config设置界面
sudo raspi-config
  • Interfacing Options -> SPI -> Yes

安装函数库

  • 安装BCM2835, 打开终端,运行以下指令
wget http://www.airspayce.com/mikem/bcm2835/bcm2835-1.60.tar.gz
tar zxvf bcm2835-1.60.tar.gz
cd bcm2835-1.60/
sudo ./configure
sudo make
sudo make check
sudo make install
  • 安装wirignPi
sudo apt-get install wiringpi
#对于树莓派4B可能需要进行升级:
wget https://project-downloads.drogon.net/wiringpi-latest.deb
sudo dpkg -i wiringpi-latest.deb
gpio -v
  • 安装Python函数库
#python2
sudo apt-get update
sudo apt-get install python-pip
sudo apt-get install python-pil
sudo apt-get install python-numpy
sudo pip install RPi.GPIO
sudo pip install spidev
#python3
sudo apt-get update
sudo apt-get install python3-pip
sudo apt-get install python3-pil
sudo apt-get install python3-numpy
sudo pip3 install RPi.GPIO
sudo pip3 install spidev

下载测试程序

打开树莓派终端,执行:

sudo apt-get install p7zip-full
sudo wget http://{{SERVERNAME}}/w/images/5/50/E-Paper.7z
7za X E-Paper.7z
cd e-Paper/RaspberryPi\&JetsonNano/

运行测试程序

以下命令请在RaspberryPi&JetsonNano下执行,否则不在索引不到目录;

C语言
  • 打开main.c选择对应尺寸的屏幕
cd c
sudo nano examples/main.c

如果你使用的是2.13inch e-paper,那么就去掉EPD_2IN13_V2_test()函数前面的//,然后按ctrl+c,然后按Y键并回车保存并退出

  • 重新编译,编译过程可能需要几秒
返回c目录下,运行以下指令
make clean
make
sudo ./epd
python
  • 进入python程序目录,并运行指令ls -al
cd python/examples
ls -al
  • 运行对应屏幕的程序即可,程序支持python2/3,以2.13 为例子
# python2
sudo python2.7 epd_2in13_V2_test.py
# python3
sudo python3 epd_2in13_V2_test.py

API详解(请选读c或python部分)

RaspberryPi与Jetson nano共用一套程序,因为他们都是嵌入式系统,兼容性比较强。
程序分为底层硬件接口、中间层墨水屏驱动、上层应用;

C

底层硬件接口

我们进行了底层的封装,由于硬件平台不一样,内部的实现是不一样的,如果需要了解内部实现可以去对应的目录中查看
在DEV_Config.c(.h)可以看到很多定义,在目录:RaspberryPi&JetsonNano\c\lib\Config
C语言使用了2种方式进行驱动:分别是BCM2835库、WiringPi库
默认使用WiringPi库进行操作,如果你需要使用BCM2835来驱动的话,可以打开RaspberryPi&JetsonNano\c\Makefile,修改13-14行,如下:

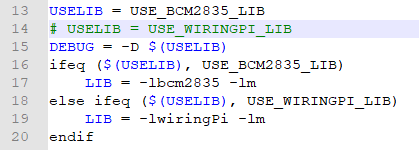

E-paper Driver HAT RPI Makefile.png

  • 数据类型:
#define UBYTE   uint8_t
#define UWORD   uint16_t
#define UDOUBLE uint32_t
  • 模块初始化与退出的处理:
void DEV_Module_Init(void);
void DEV_Module_Exit(void);
注意:
1.这里是处理使用墨水屏前与使用完之后一些GPIO的处理。
2.对于PCB带有Rev2.1的,DEV_Module_Exit()之后整个模块会进入低功耗,经过测试这个功耗基本为0;
  • GPIO读写:
void DEV_Digital_Write(UWORD Pin, UBYTE Value);
UBYTE DEV_Digital_Read(UWORD Pin);
  • SPI写数据
void DEV_SPI_WriteByte(UBYTE Value);

中间层墨水屏驱动

e-paper驱动代码文件,在目录:RaspberryPi&JetsonNano\c\lib\e-Paper
打开.h可以看到如下的函数

  • 墨水屏初始化,再屏幕开始工作时和退出睡眠模式之后调用
/2.13inch e-Paper、2.9inch e-Paper
void EPD_xxx_Init(UBYTE Mode); // Mode = 0 全局刷新初始化、Mode = 1 局部刷新初始化
//4.2inch e-Paper
void EPD_xxx_Init(void);

其中xxx表示,墨水屏型号。

  • 清屏,把墨水屏刷成白色
void EPD_xxx_Clear(void);

其中xxx表示,墨水屏型号。如是是2.13,那么是EPD_2IN13_V2_Clear();如果是2.9,那就是EPD_2IN9_Clear()

  • 传输一帧的图片数据并打开显示
//黑白双色墨水屏
void EPD_xxx_Display(UBYTE *Image);
//黑白红或黑白黄墨水屏
void EPD_xxx_Display(const UBYTE *blackimage, const UBYTE *ryimage);
/2.13inch e-paper局部刷新,需要调用EPD_xxx_DisplayPartBaseImage显示静态的背景图片,也就是以这个图片为基础进行局部刷新,然后调用动态的EPD_xxx_DisplayPart()
void EPD_2IN13_V2_DisplayPart(UBYTE *Image);
void EPD_2IN13_V2_DisplayPartBaseImage(UBYTE *Image);
  • 进入睡眠模式
void EPD_xxx_Sleep(void);

注意进入了睡眠模式,只有两个方式能够重新工作:第一种硬件复位,第二种重新调用初始化函数
其中xxx表示,墨水屏型号。如是是2.13,那么是EPD_2IN13_V2_Sleep()

上层应用

对于屏幕而言,如果需要进行画图、显示中英文字符、显示图片等怎么办,这些都是上层应用做的。这有很多小伙伴有问到一些图形的处理,我们这里提供了一些基本的功能 在目录:RaspberryPi&JetsonNano\c\lib\GUI\GUI_Paint.c(.h)可以找到GUI

在目录:RaspberryPi&JetsonNano\c\lib\Fonts是GUI依赖的字符字体

  • 新建图像属性:新建一个图像属性,这个属性包括图像缓存的名称、宽度、高度、翻转角度、颜色
void Paint_NewImage(UBYTE *image, UWORD Width, UWORD Height, UWORD Rotate, UWORD Color)
参数:
 	image : 图像缓存的名称,实际上是一个指向图像缓存首地址的指针;
 	Width : 图像缓存的宽度;
 	Height: 图像缓存的高度;
 	Rotate:图像的翻转的角度
 	Color :图像的初始颜色;
  • 选择图像缓存:选择图像缓存,选择的目的是你可以创建多个图像属性,图像缓存可以存在多个,你可以选择你所创建的每一张图像
void Paint_SelectImage(UBYTE *image)
参数:
 	image: 图像缓存的名称,实际上是一个指向图像缓存首地址的指针;
  • 图像旋转:设置选择好的图像的旋转角度,最好使用在Paint_SelectImage()后,可以选择旋转0、90、180、270
void Paint_SetRotate(UWORD Rotate)
参数:
 	Rotate: 图像选择角度,可以选择ROTATE_0、ROTATE_90、ROTATE_180、ROTATE_270分别对应0、90、180、270度
  • 图像镜像翻转:设置选择好的图像的镜像翻转,可以选择不镜像、关于水平镜像、关于垂直镜像、关于图像中心镜像。
void Paint_SetMirroring(UBYTE mirror)
参数:
 	mirror: 图像的镜像方式,可以选择MIRROR_NONE、MIRROR_HORIZONTAL、MIRROR_VERTICAL、MIRROR_ORIGIN分别对应不镜像、关于水平镜像、关于垂直镜像、关于图像中心镜像
  • 设置点在缓存中显示位置和颜色:这里是GUI最核心的一个函数、处理点在缓存中显示位置和颜色;
void Paint_SetPixel(UWORD Xpoint, UWORD Ypoint, UWORD Color)
参数:
 	Xpoint: 点在图像缓存中X位置
 	Ypoint: 点在图像缓存中Y位置
 	Color : 点显示的颜色
  • 图像缓存填充颜色:把图像缓存填充为某颜色,一般作为屏幕刷白的作用
void Paint_Clear(UWORD Color)
参数:
 	Color: 填充的颜色
  • 图像缓存部分窗口填充颜色:把图像缓存的某部分窗口填充为某颜色,一般作为窗口刷白的作用,常用于时间的显示,刷白上一秒
void Paint_ClearWindows(UWORD Xstart, UWORD Ystart, UWORD Xend, UWORD Yend, UWORD Color)
参数:
 	Xstart: 窗口的X起点坐标
 	Ystart: 窗口的Y起点坐标
 	Xend: 窗口的X终点坐标
 	Yend: 窗口的Y终点坐标
 	Color: 填充的颜色
  • 画点:在图像缓存中,在(Xpoint, Ypoint)上画点,可以选择颜色,点的大小,点的风格
void Paint_DrawPoint(UWORD Xpoint, UWORD Ypoint, UWORD Color, DOT_PIXEL Dot_Pixel, DOT_STYLE Dot_Style)
参数:
 	Xpoint: 点的X坐标
 	Ypoint: 点的Y坐标
 	Color: 填充的颜色
 	Dot_Pixel: 点的大小,提供默认的8种大小点
 	 	 typedef enum {
 	 	 	 DOT_PIXEL_1X1  = 1,	// 1 x 1
 	 	 	 DOT_PIXEL_2X2  , 		// 2 X 2
 	 	 	 DOT_PIXEL_3X3  , 	 	// 3 X 3
 	 	 	 DOT_PIXEL_4X4  , 	 	// 4 X 4
 	 	 	 DOT_PIXEL_5X5  , 		// 5 X 5
 	 	 	 DOT_PIXEL_6X6  , 		// 6 X 6
 	 	 	 DOT_PIXEL_7X7  , 		// 7 X 7
 	 	 	 DOT_PIXEL_8X8  , 		// 8 X 8
 	 	} DOT_PIXEL;
 	Dot_Style: 点的风格,大小扩充方式是以点为中心扩大还是以点为左下角往右上扩大
 	 	typedef enum {
 	 	   DOT_FILL_AROUND  = 1,
 	 	   DOT_FILL_RIGHTUP,
 	 	} DOT_STYLE;
  • 画线:在图像缓存中,从 (Xstart, Ystart) 到 (Xend, Yend) 画线,可以选择颜色,线的宽度,线的风格
void Paint_DrawLine(UWORD Xstart, UWORD Ystart, UWORD Xend, UWORD Yend, UWORD Color, LINE_STYLE Line_Style , LINE_STYLE Line_Style)
参数:
 	Xstart: 线的X起点坐标
 	Ystart: 线的Y起点坐标
 	Xend: 线的X终点坐标
 	Yend: 线的Y终点坐标
 	Color: 填充的颜色
 	Line_width: 线的宽度,提供默认的8种宽度
 	 	typedef enum {
 	 	 	 DOT_PIXEL_1X1  = 1,	// 1 x 1
 	 	 	 DOT_PIXEL_2X2  , 		// 2 X 2
 	 	 	 DOT_PIXEL_3X3  ,		// 3 X 3
 	 	 	 DOT_PIXEL_4X4  ,		// 4 X 4
 	 	 	 DOT_PIXEL_5X5  , 		// 5 X 5
 	 	 	 DOT_PIXEL_6X6  , 		// 6 X 6
 	 	 	 DOT_PIXEL_7X7  , 		// 7 X 7
 	 	 	 DOT_PIXEL_8X8  , 		// 8 X 8
 	 	} DOT_PIXEL;
 	 Line_Style: 线的风格,选择线是以直线连接还是以虚线的方式连接
 	 	typedef enum {
 	 	 	 LINE_STYLE_SOLID = 0,
 	 	 	 LINE_STYLE_DOTTED,
 	 	} LINE_STYLE;
  • 画矩形:在图像缓存中,从 (Xstart, Ystart) 到 (Xend, Yend) 画一个矩形,可以选择颜色,线的宽度,是否填充矩形内部
void Paint_DrawRectangle(UWORD Xstart, UWORD Ystart, UWORD Xend, UWORD Yend, UWORD Color, DOT_PIXEL Line_width, DRAW_FILL Draw_Fill)
参数:
 	Xstart: 矩形的X起点坐标
 	Ystart: 矩形的Y起点坐标
 	Xend: 矩形的X终点坐标
 	Yend: 矩形的Y终点坐标
 	Color: 填充的颜色
 	Line_width: 矩形四边的宽度,提供默认的8种宽度
 	 	typedef enum {
 	 	 	 DOT_PIXEL_1X1  = 1,	// 1 x 1
 	 	 	 DOT_PIXEL_2X2  , 		// 2 X 2
 	 	 	 DOT_PIXEL_3X3  ,		// 3 X 3
 	 	 	 DOT_PIXEL_4X4  ,		// 4 X 4
 	 	 	 DOT_PIXEL_5X5  , 		// 5 X 5
 	 	 	 DOT_PIXEL_6X6  , 		// 6 X 6
 	 	 	 DOT_PIXEL_7X7  , 		// 7 X 7
 	 	 	 DOT_PIXEL_8X8  , 		// 8 X 8
 	 	} DOT_PIXEL;
 	Draw_Fill: 填充,是否填充矩形的内部
 	 	typedef enum {
 	 	 	 DRAW_FILL_EMPTY = 0,
 	 	 	 DRAW_FILL_FULL,
 	 	} DRAW_FILL;
  • 画圆:在图像缓存中,以 (X_Center Y_Center) 为圆心,画一个半径为Radius的圆,可以选择颜色,线的宽度,是否填充圆内部
void Paint_DrawCircle(UWORD X_Center, UWORD Y_Center, UWORD Radius, UWORD Color, DOT_PIXEL Line_width, DRAW_FILL Draw_Fill)
参数:
 	X_Center: 圆心的X坐标
 	Y_Center: 圆心的Y坐标
 	Radius:圆的半径
 	Color: 填充的颜色
 	Line_width: 圆弧的宽度,提供默认的8种宽度
 	 	typedef enum {
 	 	 	 DOT_PIXEL_1X1  = 1,	// 1 x 1
 	 	 	 DOT_PIXEL_2X2  , 		// 2 X 2
 	 	 	 DOT_PIXEL_3X3  ,		// 3 X 3
 	 	 	 DOT_PIXEL_4X4  ,		// 4 X 4
 	 	 	 DOT_PIXEL_5X5  , 		// 5 X 5
 	 	 	 DOT_PIXEL_6X6  , 		// 6 X 6
 	 	 	 DOT_PIXEL_7X7  , 		// 7 X 7
 	 	 	 DOT_PIXEL_8X8  , 		// 8 X 8
 	 	} DOT_PIXEL;
 	Draw_Fill: 填充,是否填充圆的内部
 	 	typedef enum {
 	 	 	 DRAW_FILL_EMPTY = 0,
 	 	 	 DRAW_FILL_FULL,
 	 	} DRAW_FILL;
  • 写Ascii字符:在图像缓存中,在 (Xstart Ystart) 为左顶点,写一个Ascii字符,可以选择Ascii码可视字符字库、字体前景色、字体背景色
void Paint_DrawChar(UWORD Xstart, UWORD Ystart, const char Ascii_Char, sFONT* Font, UWORD Color_Foreground, UWORD Color_Background)
参数:
 	Xstart: 字符的左顶点X坐标
 	Ystart: 字体的左顶点Y坐标
 	Ascii_Char:Ascii字符
 	Font: Ascii码可视字符字库,在Fonts文件夹中提供了以下字体:
 	 	font8:5*8的字体
 	 	font12:7*12的字体
 	 	font16:11*16的字体
 	 	font20:14*20的字体
 	 	font24:17*24的字体
 	Color_Foreground: 字体颜色
 	Color_Background: 背景颜色
  • 写英文字符串:在图像缓存中,在 (Xstart Ystart) 为左顶点,写一串英文字符,可以选择Ascii码可视字符字库、字体前景色、字体背景色
void Paint_DrawString_EN(UWORD Xstart, UWORD Ystart, const char * pString, sFONT* Font, UWORD Color_Foreground, UWORD Color_Background)
参数:
 	Xstart: 字符的左顶点X坐标
 	Ystart: 字体的左顶点Y坐标
 	pString:字符串,字符串是一个指针
 	Font: Ascii码可视字符字库,在Fonts文件夹中提供了以下字体:
 	 	font8:5*8的字体
 	 	font12:7*12的字体
 	 	font16:11*16的字体
 	 	font20:14*20的字体
 	 	font24:17*24的字体
 	Color_Foreground: 字体颜色
 	Color_Background: 背景颜色
  • 写中文字符串:在图像缓存中,在 (Xstart Ystart) 为左顶点,写一串中文字符,可以选择GB2312编码字符字库、字体前景色、字体背景色;
void Paint_DrawString_CN(UWORD Xstart, UWORD Ystart, const char * pString, cFONT* font, UWORD Color_Foreground, UWORD Color_Background)
参数:
 	Xstart: 字符的左顶点X坐标
 	Ystart: 字体的左顶点Y坐标
 	pString:字符串,字符串是一个指针
 	Font: GB2312编码字符字库,在Fonts文件夹中提供了以下字体:
 	 	font12CN:ascii字符字体11*21,中文字体16*21
 	 	font24CN:ascii字符字体24*41,中文字体32*41
 	Color_Foreground: 字体颜色
 	Color_Background: 背景颜色
  • 写数字:在图像缓存中,在 (Xstart Ystart) 为左顶点,写一串数字,可以选择Ascii码可视字符字库、字体前景色、字体背景色
void Paint_DrawNum(UWORD Xpoint, UWORD Ypoint, int32_t Nummber, sFONT* Font, UWORD Color_Foreground, UWORD Color_Background)
参数:
 	Xstart: 字符的左顶点X坐标
 	Ystart: 字体的左顶点Y坐标
 	Nummber:显示的数字,这里使用的是32位长的int型保存,可以最大显示到2147483647
 	Font: Ascii码可视字符字库,在Fonts文件夹中提供了以下字体:
 	 	font8:5*8的字体
 	 	font12:7*12的字体
 	 	font16:11*16的字体
 	 	font20:14*20的字体
 	 	font24:17*24的字体
 	Color_Foreground: 字体颜色
 	Color_Background: 背景颜色
  • 显示时间:在图像缓存中,在 (Xstart Ystart) 为左顶点,显示一段时间,可以选择Ascii码可视字符字库、字体前景色、字体背景色;这里是方便测试局部刷新而写的,因为局部刷新需要的时间为0.3S,整体显示少于1S加上数据的传输,可以做到1S刷新一次
void Paint_DrawTime(UWORD Xstart, UWORD Ystart, PAINT_TIME *pTime, sFONT* Font, UWORD Color_Background, UWORD Color_Foreground)
参数:
 	Xstart: 字符的左顶点X坐标
 	Ystart: 字体的左顶点Y坐标
 	pTime:显示的时间,这里定义好了一个时间的结构体,只要把时分秒各位数传给参数;
 	Font: Ascii码可视字符字库,在Fonts文件夹中提供了以下字体:
 	 	font8:5*8的字体
 	 	font12:7*12的字体
 	 	font16:11*16的字体
 	 	font20:14*20的字体
 	 	font24:17*24的字体
 	Color_Foreground: 字体颜色
 	Color_Background: 背景颜色
  • 写图片:把一个位图写入图像缓存中
void Paint_DrawBitMap(const unsigned char* image_buffer)
参数:
 	image_buffer: 图像数据的缓存中的首地址
  • 读取本地的bmp图片并写到缓存中

对于Jetson Nano, Raspberry Pi这些Linux操作系统的,可以读写图片
对于Raspberry Pi和Jetson Nano,在目录:RaspberryPi&JetsonNano\c\lib\GUI\GUI_BMPfile.c(.h)

UBYTE GUI_ReadBmp(const char *path, UWORD Xstart, UWORD Ystart)
参数:
	path:BMP图片的相对路径
 	Xstart: 图片的左顶点X坐标,一般默认传0
 	Ystart: 图片的左顶点Y坐标,一般默认传0

用户测试代码

前三个章节介绍了经典的linux三层代码结构,这里稍微讲解一下用户测试代码
对于Raspberry Pi和Jetson Nano,在目录:RaspberryPi&JetsonNano\c\examples,为全部的测试代码,在本目录下的main.c中可以多个屏蔽;

如果需要运行2.13inch e-paper测试程序,你需要把对应的屏蔽去掉

// EPD_2in13_V2_test();

改成

EPD_2in13_V2_test();

在linux命令模式下重新执行如下:

make clean
make
sudo ./epd

Python(适用于Jetson Nano\Raspberry Pi)

适用于python2.7和python3
对于python而言他的调用没有C复杂
Raspberry Pi和Jetson Nano:RaspberryPi&JetsonNano\python\lib\

epdconfig.py

  • 模块初始化与退出的处理:
def module_init()
def module_exit()
 注意:
 1.这里是处理使用墨水屏前与使用完之后一些GPIO的处理。
 2.对于PCB带有Rev2.1的,module_exit()之后整个模块会进入低功耗,经过测试这个功耗基本为0;
  • GPIO读写:
def  digital_write(pin, value)
def  digital_read(pin)
  • SPI写数据
def spi_writebyte(data)

epdxxx.py(xxx表示尺寸,若是2.13inch e-paper,则为epd2in13.py,依此类推)

  • 墨水屏初始化,再屏幕开始工作时和退出睡眠模式之后调用
对于2.13inch e-Paper、2.9inch e-Paper
def init(self, update) # 选择lut_full_update或lut_partial_update
其他型号
def init(self)
  • 清屏,把墨水屏刷成白色
def Clear(self)
def Clear(self, color) # 对于某几个屏幕需要调用这个
  • 把图片转换成数组
def getbuffer(self, image)
  • 传输一帧的图片数据并打开显示
黑白双色墨水屏
def display(self, image)


对于2.13inch e-paper由于控制芯片升级,对于局部刷新,需要调用displayPartBaseImage()显示静态的背景图片,也就是以这个图片为基础进行局部刷新,然后调用动态的displayPart()
def displayPartBaseImage(self, image)
def displayPart(self, image)
  • 进入睡眠模式
def sleep(self)

epd_xxx_test.py(xxx表示尺寸,若是2.13inch e-paper,则为epd_2in13_V2_test.py,依此类推)

python在如下目录:
Raspberry Pi和Jetson Nano:RaspberryPi&JetsonNano\python\examples\

如果你的python版本是python2,且需要运行2.13inch e-paper测试程序,在linux命令模式下重新执行如下:

sudo python epd_2in13_V2_test.py

如果你的python版本是python3,且需要运行2.13inch e-paper测试程序,在linux命令模式下重新执行如下:

sudo python3 epd_2in13-V2_test.py

关于旋转设置

如果在python程序中你需要设置屏幕旋转,可以通过语句blackimage = blackimage.transpose(Image.ROTATE_270)设置。

blackimage = blackimage.transpose(Image.ROTATE_270)
redimage = redimage.transpose(Image.ROTATE_270)
#支持ROTATE_90, ROTATE_180, ROTATE_270三个参数


画图GUI

由于python有一个image库pil官方库链接,他十分的强大,不需要像C从逻辑层出发编写代码,可以直接引用image库进行图像处理,以下将以1.54inch e-paper为例,对程序中使用了的进行简要说明

  • 需要使用image库,需要安装库
sudo apt-get install python3-pil  安装库

然后导入库

from PIL import Image,ImageDraw,ImageFont

其中Image为基本库、ImageDraw为画图功能、ImageFont为文字

  • 定义一个图像缓存,以方便在图片上进行画图、写字等功能
image = Image.new('1', (epd.width, epd.height), 255)  # 255: clear the frame

第一个参数定义图片的颜色深度,定义为1说明是2位图,第二个参数是一个元组,定义好图片的宽度和高度,第三个参数是定义缓存的默认颜色,0为黑色,255为白色。

  • 创建一个基于image的画图对象,所有的画图操作都在这个对象上
draw = ImageDraw.Draw(image)
  • 画框
draw.rectangle((0, 10, 200, 34), fill = 0)

第一个参数为一个4个元素的元组,(0,10)矩形左上角坐标值,(200,34)为矩形右下角坐标值,fill=0表示内部填充黑色。

  • 画线
draw.line((16, 60, 56, 60), fill = 0)

第一个参数为一个4个元素的元组,以(16,60)为起始点,(200,34)为终止点,画一条直线,fill=0表示线为黑色。

  • 画圆
draw.arc((90, 60, 150, 120), 0, 360, fill = 0)

在正方形内画一个内切圆,第一个参数为一个4个元素的元组,以(90,60)为正方形的左上角顶点,(150,120)为正方形右下角顶点,规定矩形框的水平中位线为0度角,角度顺时针变大,第二个参数表示开始角度,第三个参数标识结束角度,fill=0线为黑色
如果不是正方形,画出来的就是椭圆,这个实际上是圆弧的绘制。

除了arc可以话圆之外,还有chord可以画实心圆

draw.chord((90, 130, 150, 190), 0, 360, fill = 0)

实质是弦的绘制,第一个参数指定弦的圆外切矩形,第二、三两个参数分别是弦的起始和终止角度, 第四个参数是填充颜色,将弦从0度到360度连接并填充就变成了填充的圆了。

  • 写字符

写字符往往需要写不同大小的字符,需要导入ImageFont模块,并实例化:

font = ImageFont.truetype(os.path.join(picdir, 'Font.ttc'), 24)

为了丰富字体库,这里使用的是windows目录下的字符文件,如果是其他的ttc结尾的字符文件也是支持的。

写英文字符直接使用即可,写中文,由于编码是GB2312所以需要在前面加个u:

draw.text((8, 12), 'hello world', font = font, fill = 255)
draw.text((8, 36), u'电子墨水屏', font = font, fill = 0)

第一个参数为一个2个元素的元组,以(8,12)为左顶点,字体为font,点,fill为字体颜色,第一句fill=255所以看上去是不会显示的,第二句显示微雪电子。

  • 读取本地图片
image = Image.open(os.path.join(picdir, '2in13-v2.bmp'))

参数为图片路径。

  • 其他功能

python的image库十分强大,如果需要实现其他的更多功能,可以上官网学习http://effbot.org/imagingbook pil,官方的是英文的,如果感觉对你不友好,当然我们国内也有很多的优秀的博客都有讲解。
